隨著智能制造、車載電子、航空航天及新能源裝備對高帶寬、高精度、多通道同步測試的需求持續增長,PXIe數據采集系統已從研發實驗室迅速擴展到生產線和現場調試等場景。采集板卡和專用處理模塊的并行數量不斷上升,單通道采樣率也從百兆級躍升至吉級,每秒產生的數據流量呈指數級增長;在這種背景下,背板PCI Express 總線由傳統的“順序通道”演變?yōu)槌袚A坎⑿型掏碌?span lang="EN-US" dir="ltr">“核心樞紐”。位于拓撲中心的 PXIe 控制器除了承擔 CPU 運算、I/O 管理與時鐘同步,還必須動態調度總線鏈路資源以避免瓶頸和時延;其帶寬分配策略、鏈路自適應能力以及交換架構設計對整機的實時性、吞吐率和系統可靠性具有決定性影響。

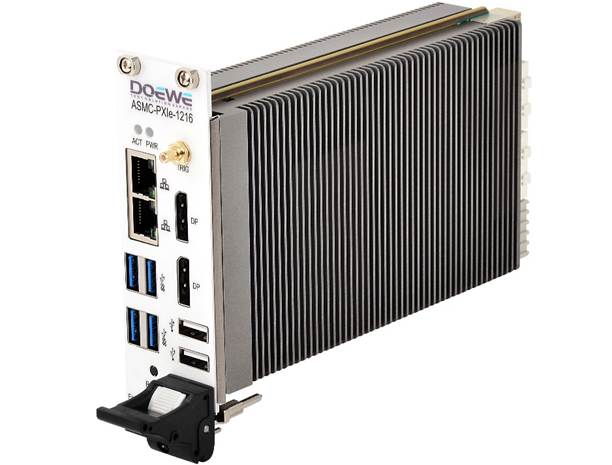

圖 1 度緯PXIe 控制器側面圖
評估 PXIe 控制器的綜合性能時,應綜合考量處理器架構(核心數量、主頻、緩存層級)、內存容量與帶寬,以及本地存儲子系統的持續讀寫能力;這些硬件參數決定指令執行效率、數據緩沖深度與任務調度余度。然而,從系統級視角觀察,真正限定整機吞吐上限的,是背板 PCI Express 總線的鏈路寬度、有效傳輸速率和動態帶寬分配機制。背板帶寬猶如數據采集系統的動脈,負責在采集板、處理板和存儲介質之間搬運并行數據流。若鏈路拓撲固定且無法隨業務負載按需調整,局部鏈路在峰值階段易陷入擁塞,導致 DMA 事務延遲增加、采樣率被迫下降甚至緩存溢出;與此同時,其余鏈路利用率偏低,整體帶寬被閑置,系統吞吐隨之下降,實時性與數據完整性均受影響。由此可見,除了提供充足裸帶寬,PXIe 控制器還必須具備鏈路自適應和精細帶寬調度能力,方能在多板卡并行、高數據流量的應用場景中維持高效且穩定的運行。
為突破固定鏈路拓撲的帶寬瓶頸,ASMC-PXIe-1216 在內置 PCIe 交換芯片上實現了智能化帶寬分配:控制器上電后,固件首先讀取機箱背板的 LINK 訓練結果,實時掌握各根鏈路的協商寬度與速率;隨后根據檢測到的拓撲與業務負載,自動將交換芯片配置為兩路模式(1 × 16 + 1 × 8)或四路模式(4 × 4)。當系統運行過程中出現鏈路占用不均或采集板熱插拔等情況,固件還會動態重平衡轉發路徑,使高速鏈路始終服務于帶寬需求最高的板卡,低速鏈路承接輔助數據流。通過這一自適應調度機制,控制器能夠在不改變物理連接的前提下,將背板帶寬利用率提升至最優狀態,顯著降低 DMA 事務延遲與 CPU 中斷負荷,充分釋放多板卡并行采集與存儲的系統性能。
為滿足多板卡并行、高帶寬數據采集對動態總線管理的需求,度緯科技在其 PXIe 控制器系列中率先融入智能化帶寬分配技術:控制器上電后自動檢測機箱 LINK 狀態,依據拓撲和負載在 (1 × 16 + 1 × 8) 與 (4 × 4) 兩種鏈路模式之間自適應切換,并在運行過程中持續重平衡帶寬,避免瓶頸與閑置。ASMC-PXIe-1216 作為該系列的旗艦型號,完整集成了這一技術并配備多項高速傳輸與可靠性設計,是面向高通道數同步采集場景的理想控制核心。

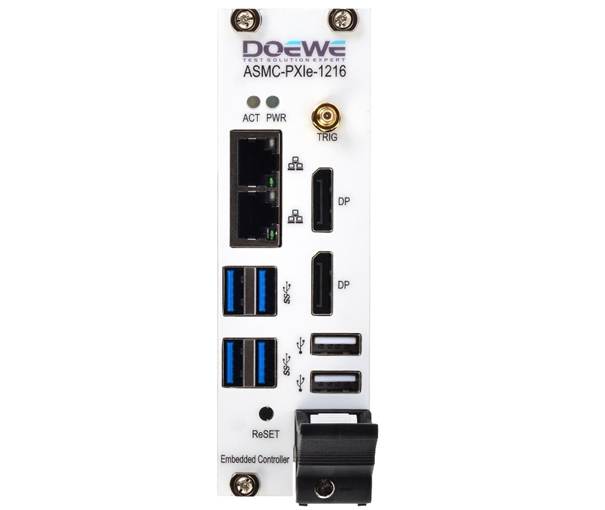

圖 2 度緯PXIe 控制器正面圖
ASMC-PXIe-1216 在3 U雙槽機身內集成基于 PCIe Gen3 x16 Root-Complex 的交換芯片及自適應鏈路管理固件:上電后固件自動讀取機箱背板的LINK訓練結果,并在 (1 × 16+1×8)與(4×4)兩種鏈路模式間實時切換;運行期間持續監測鏈路利用率,動態重平衡轉發路徑,使高速通道始終服務于帶寬需求峰值板卡,從而保持低 DMA 延遲與高有效吞吐率。內部 P2P 直連通路允許采集板與高速存儲板在交換芯片內直接完成大塊數據搬運,實測在多板并行工況下可進一步削減端到端傳輸延遲。為支撐這一高速交換架構,控制器搭載工業級 COM-E 處理平臺、標配16 GB DDR4(可擴展至32 GB)及512 GB SSD 系統盤,并通過高效散熱通道確保 0 ℃–50 ℃ 連續運行;實時功耗與溫度監控電路以毫秒級分辨率追蹤熱斑和能耗波動,為極端負載場景提供動態保護策略。外部 I/O 包括 2 × Gigabit Ethernet、4 × USB 3.0、2 × USB 2.0 及 1 × DisplayPort(3840 × 2160 @ 60 Hz),滿足高速數據回傳與本地人機交互需求??刂破鲗?nèi)可提供 16 GB/s 背板帶寬,并經交換芯片擴展至對外 24 GB/s;在多板并行采集與高速存儲測試中,智能帶寬分配使背板利用率提升逾 40 %,為大規模同步采集與長時高速記錄提供充分保障。

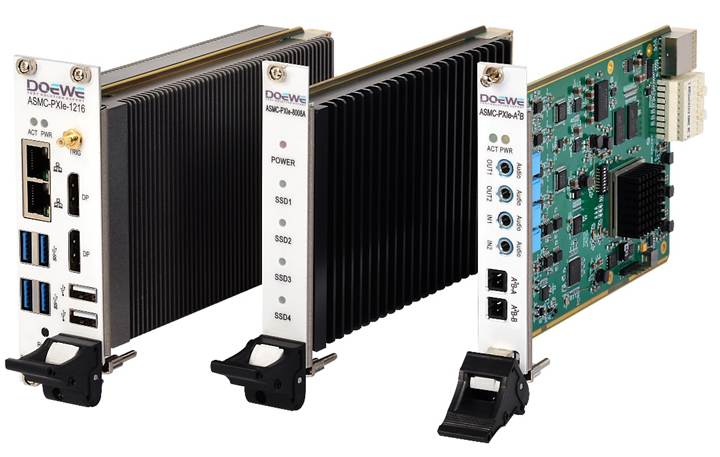

圖 3 度緯科技PXIe 采集卡組合圖
綜上所述,隨著數據采集系統邁入總線帶寬主導的性能瓶頸階段,動態鏈路重配置與板間 P2P 直連已成為提升吞吐率和實時性的關鍵技術路徑。度緯科技的智能化帶寬分配方法能夠在無需增加機箱插槽或更換板卡的前提下,根據瞬時負載自動調整 PCIe 拓撲,并通過交換芯片內部直通機制顯著降低傳輸延遲,為高通道數同步采集和長時高速記錄提供穩定的帶寬保障。基于該方案實現的 ASMC-PXIe-1216 控制器在實測中表現出明顯的背板利用率提升,同時保持低 DMA 延遲、高鏈路飽和度及良好的熱穩定性,充分驗證了智能帶寬調度在復雜采集場景中的有效性。對于希望在現有 PXIe 平臺中進一步挖掘帶寬潛力、提升系統可持續運行能力的用戶而言,該控制器提供了一種即插即用的技術選型,并為未來的大規模數據采集與邊緣實時處理奠定了可擴展的硬件基礎。
度緯科技始終致力于在數據采集領域中實現創新、獨特和可靠的產品方案。我們深知,這些要素是企業在市場競爭中立足的基石。正因為如此,我們將創新的靈感來源于客戶的真實應用需求,而非僅僅為了展示華而不實的產品特性。通過不斷優化和提升數據采集方案,度緯科技助力合作伙伴邁向高效精準的未來。歡迎選擇度緯科技(010-64327909),共同開啟數據采集的新篇章。
