一、方案概述
在光伏電站的全生命周期內，逆變器的能量轉換效率直接決定了每一瓦陽光能否高效地并入電網。輻照度的全天候波動——從晨昏低照到正午強照，再到陰云遮擋、塵土堆積或溫度升高——都會引起光伏方陣輸出電壓和電流的動態變化。若未對逆變器在不同光照強度和溫度波動下的實時表現進行系統化測試，容易低估功率損耗、誤判散熱設計裕度，甚至錯失算法優化的最佳時機，最終導致平準化度電成本居高不下。此外，部分地區（如公路沿線設施）已對光伏產品制定了嚴格的檢測要求，并出臺了相應標準。例如，GBT 24716-2023《公路沿線設施太陽能供電系統通用技術規范》對逆變器及光伏系統的性能指標提出了明確要求，因此為了滿足這些標準，也需要進行相關測試。
因此，有必要搭建一套測試平臺：在統一時基下，該平臺可同步采集光伏方陣直流側的電壓、電流和瞬時輻照度，同時監測逆變器交流側的輸出電壓、電流與功率，并將兩側數據實時對齊、對比分析。這一流程是評估逆變器效率曲線、優化控制策略、提升整體發電收益，并確保符合行業標準的關鍵步驟。

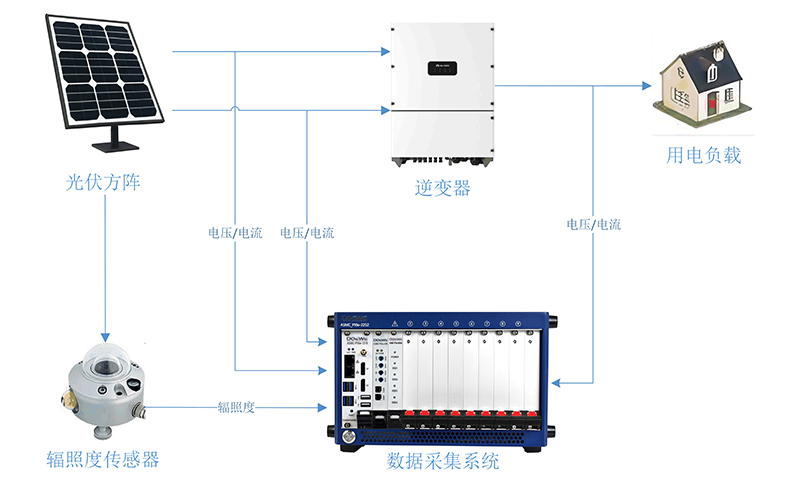

本方案聚焦光伏發電系統逆變器的轉換效率與輻照度特性。通過在直流側采集光伏方陣的電壓、電流與輻照度信號，并同步監測逆變器交流輸出端的電壓、電流與功率，數據采集系統能夠?qū)崟r計算瞬時轉換效率、I-V 曲線特性及功率損耗分布，幫助用戶評估逆變器在不同光照工況下的性能極限與能量利用率。系統對 DC / AC 雙側電參量及光照強度的高精度同步采集，使測試人員能夠在戶外或?qū)嶒?yàn)室條件下，快速定位效率瓶頸、驗證控制策略，并為組件選型和逆變器算法優化提供可靠數據支撐。測試系統整體結構圖如下：
二、測試系統說明
2.1 測試系統原理

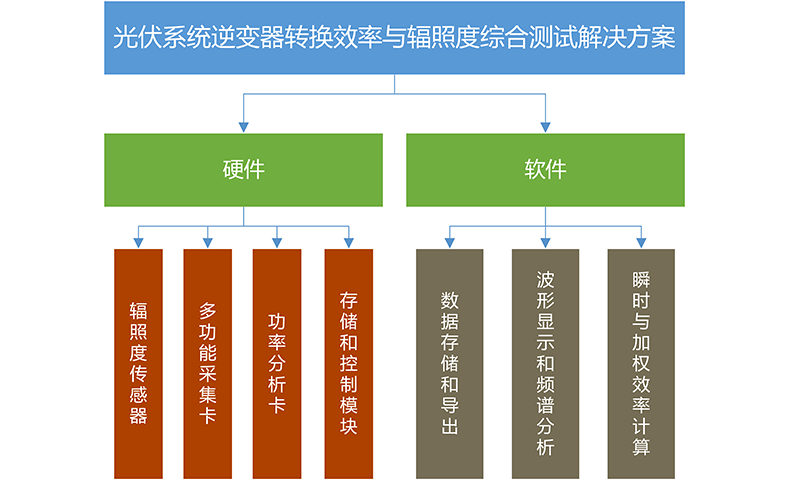

系統由硬件與軟件兩部分組成。硬件部分包括PXIe數據采集系統與輻照度傳感器。系統配備兩張功率分析板卡，可同步測量8路電壓與8路電流，覆蓋光伏陣列直流側與逆變器交流側的輸入/輸出功率；另配一張多功能采集卡，用于采集輻照度傳感器發出的信號，并可按需擴展溫度、應變等模擬量，實現環境量與電參量一體化采集。所有通道依托 PXIe 背板統一時基，數據直接寫入采集系統內置的高速存儲模塊，確保長時高頻測試數據完整、連續，并支持實時波形查看、效率計算和頻譜分析。
軟件平臺提供“一站式”采集與分析環境：它與功率分析通道和輻照度通道聯動，同步記錄光伏方陣直流側與逆變器交流側的電壓、電流、功率及光照強度，實時顯示時域波形，必要時可切換到頻譜視圖進行諧波檢查；系統自動計算瞬時與加權效率，并根據 NB/T 32004-2018、NB/T 32032-2016 等標準給出評估結果；測試結束后，可一鍵導出原始數據和效率曲線并生成簡潔報告，方便后續分析與歸檔。
通過硬件與軟件的協同，本系統可以對光伏方陣-逆變器-負載鏈路進行同步測量與分析。測試時，輻照度傳感器安裝在組件陣列附近，將實時光照強度送入多功能采集卡；方陣直流側的電壓以并聯方式引入電壓通道，電流采用無擾動電流鉗采樣后接入電流通道；逆變器交流輸出側同樣利用電壓引線與電流鉗獲取輸出電參量。所有 DC／AC 電參數和輻照度數據在 PXIe 機框內統一時基采集并高速存儲，ASMC 軟件即時生成功率曲線、I-V／P-V 特性和轉換效率結果。用戶可據此評估逆變器在不同光照條件下的能量利用率、損耗分布及控制策略效果，為組件選型和系統優化提供可靠依據。測試流程圖如下：
2.2數據采集與測試分析軟件ASMC功能
1、同步采集與記錄:按統一時基同時采集直流側和交流側的電壓/電流信號及輻照度通道數據，自動存入本地?cái)?shù)據庫，保證電參量與光照強度一一對應。
2、自動化測試流程：軟件全程控制功率分析與輻照度通道，自動執行采集-分析等步驟并實時計算加權效率、MPPT 效率及最大效率，簡化操作、降低人為誤差。
3、逆變器效率計算與合規判定：根據實時輸入 / 輸出功率生成效率曲線，并按 NB/T 32004-2018、NB/T 32032-2016 自動判斷是否達標，輸出合規報告。
4、時域波形與頻譜分析：所有通道支持實時波形顯示；一鍵切換頻譜視圖，便于發現諧波、噪聲尖峰等異常特征。
5、I-V 曲線與最大功率點定位：在線生成 I-V 曲線，自動標注 MPP 位置并給出對應功率值，直觀評估組件-逆變器匹配狀況。

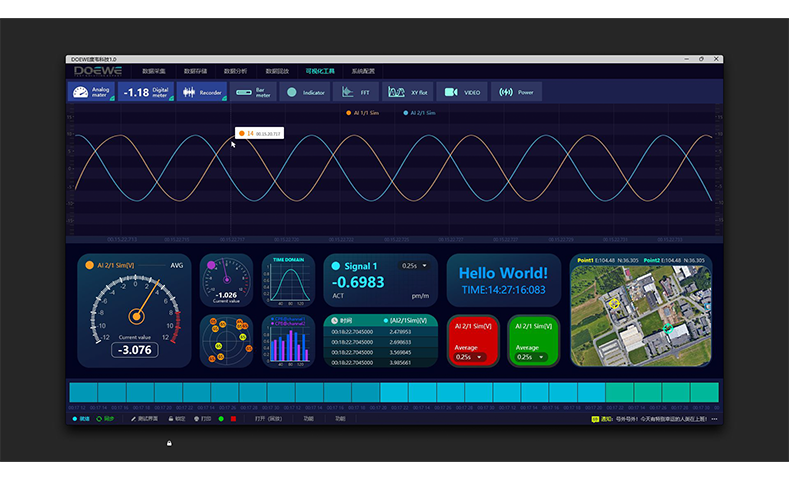

6、可視化監控與告警：主界面提供數值儀表、數據曲線疊加和分開顯示等功能，幫助使用者及時發現測試異常（溫度、功率、效率超限）。
7、數據導出與自動報表：測試結束后，一鍵導出原始數據與計算結果，自動生成包含效率曲線、I-V 圖及關鍵統計量的報告，方便歸檔與后續對比分析。
注：軟件具體功能以客戶實際測試需求為準。
2.3測試系統核心參數
1、高電壓通道：4 路固定輸入，量程 1000 V RMS (±2000 V PEAK)，采樣率 100 S/s – 2 MS/s @ 24 bit，可擴展至 10 MS/s @ 18 bit。
2、高電流通道：4 路可插模塊輸入，支持鉗形互感器或分流器，同步采樣率與電壓通道一致。
3、測量精度：DC ±0.02 % 讀數 ± 0.02 % 測量范圍；0.5 Hz–1 kHz ± 0.03 % 讀數
4、功率分析帶寬：5 MHz，典型 THD –95 dB，CMRR > 85 dB @ 50 Hz
5、功率分析隔離與安全：通道-機箱 600 V CAT IV / 1000 V CAT III；過壓保護 4250 V PEAK (1 min)
6、功率分析數據緩沖：512 MB FIFO，提高連續高頻采集可靠性
7、PXIe 時基同步：DC、AC、電流及輻照度通道共享統一時基，保證效率與 I-V 計算同步一致
8、機框占用：PXIe 3U 單槽模塊，可與其他測量板混插
9、工作環境：0 °C–45 °C；10 %–80 % RH 非冷凝?存儲 –20 °C–70 °C
10、多功能采集輸入通道：8 路，可切換電壓、IEPE、電流、橋式應變、RTD、熱電偶等
11、多功能采集量程范圍：電壓 ±2 mV–±100 V；電流 ±30 mA；橋式 ±1 mV–±1000 mV；電阻 10 Ω–30 kΩ
12、多功能采集最大采樣率：0 S/s–5 MS/s （每通道）
13、多功能采集分辨率：0–2 MS/s 為 24 bit，> 2–5 MS/s 為 18 bit
14、多功能采集帶寬：2 MHz
15、多功能采集隔離等級：通道-通道 / 通道-機箱 ±350 V DC
16、參考校準端口：前面板 SMB（LEMO）接口，便于外部校準信號注入
17、多功能采集卡輸入連接器：8 × 0B-LEMO（可選 4 × D-SUB/BNC）方便現場快速布線
18、本地?cái)?shù)據存儲：PXIe 機框內置高速固態存儲，支持長時高頻數據無丟幀記錄與快速導出
三、方案優勢特點
1、一體化采集平臺：輻照度測量與功率分析集成于同一 PXIe 機框，無需分置多臺儀器即可同時記錄光照強度與 DC／AC 電參量，線路簡潔、同步性好、穩定性高。
2、多通道并行測試：單機框可提供 12 路電流、12 路電壓及 16 路多功能輸入通道，最高 2 MS/s 采樣速率，支持對多串／多路逆變器進行并行效率測量，大幅縮短整體測試時間。
3、高精度電參數測量：直流測量精度 ±0.02 % reading ± 0.02 % range，交流 50 Hz–1 kHz 區間無量程誤差；配合隔離電流鉗，實現輸入輸出功率的高可信度對比。
4、可擴展環境量采集：預留多功能通道，可接入組件溫度、環境溫度、風速等傳感器，實現輻照度-溫度-功率三維關聯，為戶外實證或?qū)嶒?yàn)室模擬提供完整環境數據。
5、自動效率計算：配套軟件自動根據NB/T 32004-2018、NB/T 32032-2016 等相關標準的要求完成瞬時效率、加權效率與最大效率計算，并給出合規性判斷。
6、快速 I-V 曲線繪制：基于同步采樣數據即時生成 I-V 曲線，直觀呈現最大功率點位置與偏移，輔助評估逆變器 MPPT 及損耗分布。
7、全流程自動化：數據的采集和分析均由軟件一鍵完成，減少人工介入，降低操作誤差，提升測試一致性。
8、一鍵數據導出與報告生成：數據采集和分析完成后，ASMC 軟件可將電壓、電流原始數據及頻譜分析結果一鍵導出為常用文件格式，并自動生成測試報告，便于后續歸檔與共享。

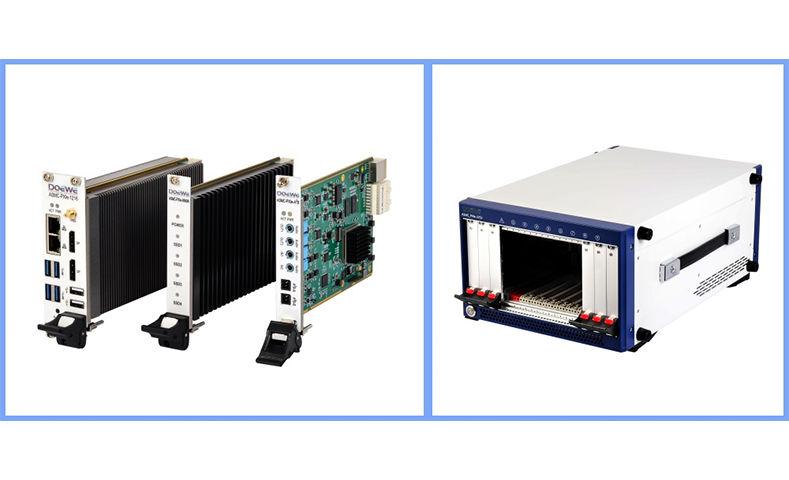

四、硬件核心產品介紹
4.1 多功能采集卡
4.1.1 多功能采集卡概述
ASMC-PXIe-4054多功能采集卡專為電壓-電流動態特性測試而設計，單槽3U PXIe 形態集成4-8路可編程輸入，可按需切換為高精度電壓（±2 mV-±100 V）、電流（±30 mA）、IEPE、橋式應變或RTD熱電阻測量，同卡即可同步接入熱電偶與 LVDT 等輔助信號。每通道采樣率最高5 MS/s，其中 0-2 MS/s 保持 24 bit 分辨率，2-5 MS/s為18 bit，配合2 MHz模擬帶寬和512 MB板載緩沖，可無丟幀記錄瞬態沖擊與穩態漂移。通道-通道及通道-機箱隔離等級達 ±350 V DC，額定耐壓33 V RMS，確保在高共模噪聲場景下依舊獲得干凈波形。板上預留1個高速CAN 2.0口用于同步采集外部總線數據；卡片工作溫度 0 °C-45 °C，存儲溫度 ?20 °C-70 °C，典型功耗 ≤ 15 W（電壓模式），是 PXIe 機框中實現多物理量同步采樣、功耗計算與頻譜分析的核心組件。
4.1.2 多功能采集卡核心參數
1、 輸入通道：4-8 路（可配置為：電壓、IEPE、電流、橋式應變、RTD 等）
2、 信號量程：電壓 ±2 mV ~ ±100 V；電流 ±30 mA；電阻 10 Ω ~ 30 kΩ
3、 最大采樣率：5 MS/s （每通道）
4、 分辨率：0 ~ 2 MS/s 時 24 bit；> 2 ~ 5 MS/s 時 18 bit
5、 模擬帶寬：2 MHz
6、 隔離等級：通道-通道 / 通道-機箱 ±350 V DC
7、 板載緩沖：512 MB
8、 高速接口：PXIe 3U 單槽，集成 1 × CAN 2.0 同步端口
9、 輸出選件：AOUT-8 版本提供隔離 ±5 V / ±10 V / ±30 mA 模擬輸出
10.、 工作溫度范圍：0 ℃ ~ +45 ℃；存儲 ?20 ℃ ~ +70 ℃
4.2 功率分析卡
4.2.1 功率分析卡概述
該功率分析板卡采用 3 U 單槽 PXIe 形態，專用于四相電能測量與效率評估?？ㄉ霞?4 路固定高壓輸入，量程 1000 V RMS（± 2000 V PEAK，CF=2），可選插拔電流子模塊以適配鉗形互感器或分流器，實現電壓-電流同步采樣。采樣速率 100 S/s-2 MS/s 時保持 24 bit 分辨率，可擴展至 10 MS/s（18 bit），5 MHz 模擬帶寬足以覆蓋逆變器諧波及瞬態分析。直流精度 ±0.02 % 讀數 ± 0.02 % 量程，0.5 Hz-1 kHz 交流誤差僅 ±0.03 % 讀數，典型 THD ?95 dB；通道-機箱隔離 600 V CAT IV / 1000 V CAT III，過壓保護 4250 V PEAK，輸入阻抗 5 MΩ，3750 V RMS (1 min) 絕緣耐壓，確保高壓環境下長期安全運行。板載 512 MB FIFO 與 PXIe x8 背板直通，可在高采樣率下無丟幀寫入高速存儲；SNR、ENOB 等指標隨速率維持優異水平（2 kS/s 時 SNR 126 dB，ENOB 20.6 bit）。安全香蕉接口、可熱插拔電流模塊與整機模塊化架構相配合，為光伏逆變器效率、機車牽引及電機驅動等高壓功率測試場景提供高精度、高帶寬、易擴展的測量解決方案。
4.2.1 功率分析卡核心參數
1、輸入通道：4 路固定高壓電壓 + 模塊化電流輸入，可組成 4 相功率測量
2、功率分析量程：1000 V RMS（±2000 V PEAK，CF = 2），電流子模塊可選 40 A（或其他規格）
3、采樣速率 / 分辨率：100 S/s – 2 MS/s @ 24 bit；> 2 MS/s – 10 MS/s @ 18 bit
4、模擬帶寬：5 MHz，可覆蓋逆變器高次諧波分析
5、計量精度（典型）：DC ±0.02 % reading ± 0.02 % range；0.5 Hz – 1 kHz ±0.03 % reading
6、隔離與安全：600 V CAT IV / 1000 V CAT III；過壓保護 4250 V PEAK；絕緣耐壓 3750 V RMS 1 min
7、動態性能：THD ?95 dB；CMRR > 85 dB @ 50 Hz
8、通道同步：多通道共用 PXIe 時基，確保電壓-電流相位測量誤差最小化
9、數據緩沖與傳輸：板載 512 MB FIFO，通過 PXIe x8 背板直寫高速存儲，連續高頻采樣無丟幀
10、接口與接線：安全香蕉插座（高壓）+ 可換電流子模塊，支持現場快速布線與維護
